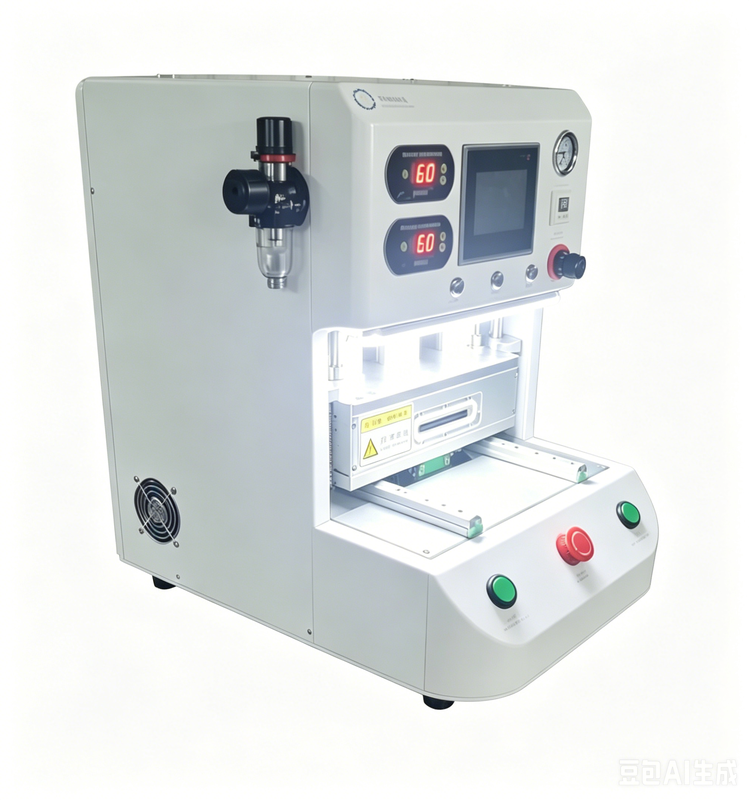

ПЛК контролирует автоматическую машину ламинирования вакуума для ламинирования сухой пленки ПКБ

Модель

ZT-ZQBY510 (((9 дюймов)

ZT-ZQBY310(15 дюймов)

ZT-THJ03632 дюйма

Применение оборудования

Используется для вакуумной ламинирования различных высокоточных изделий, особенно подходит для ламинирования электронных дисплейных изделий, таких как мобильные телефоны и планшеты.Он может достичь эффекта ламинирования без пузырей и высокой проницаемости, а также может адаптироваться к потребностям ламинирования различных типов продукции, таких как изогнутые поверхности и плоские поверхности

Применимые отрасли

Производство электроники, обработка оптических компонентов и другие отрасли

Сила

Приблизительно 850 Вт.

Приблизительно.1200W

Приблизительно.2200W

Входное напряжение

Сменная частота 110-240В/50-60Гц

Общие размеры машины (L/W/H)

400 ×500 × 500 мм

510 мм ×640 мм × 500 мм

930 мм ×1400 мм ×1350 мм

Эффективные размеры платформы (L/W/H)

290 × 220 ×45 мм

400 мм ×640 мм × 50 мм

700 мм ×490 мм × 50 мм

Способ передачи

Пневматическая трансмиссия, верхний и нижний тип прессования

Точная проводящая рельса

Тайваньская марка HIWIN/TBI

Точность ламинирования

±0,1 мм (соответствует требованиям точности оборудования для точного ламинирования)

Система управления

Сенсорный экран + ПЛК, позволяющий точно устанавливать и управлять параметрами

Вакуумный диапазон

0 ~ 150Kpa, регулируемый в соответствии с потребностями работы для обеспечения безпузырьковой ламинировки

Верхняя и нижняя платформы

Нагреваемые, диапазон регулировки температуры от 0 до 85°C

Параметры

регулируемая сила нажатия и время ожидания,для различных подходящих продуктов

Способ коммуникации

USB + R232

Влажность рабочей среды

20-90%

Рабочее давление воздуха

4-8KGF/Cм2

Рабочий вакуум

Нужда используется с- Да.специальный вакуумный насос (конфигурируется заказчиком)

вес

30КГ

35КГ

350КГ
